Как известно, главным инструментом радиолюбителя является паяльник, качество пайки и поэтому работоспособность той или иной электронной самоделки зависит в первую очередь от чистоты жала последнего, и таких тонкостей великое множество. Поэтому вопросом как правильно паять паяльником задается любой начинающий радиолюбитель


На первый взгляд кажется, все очень просто – взял паяльник, припой, канифоль, и можно сразу же приступить к сборке интересного устройства. Но, чтобы собрать рабочую электронную самоделку, нужно обладать хотя бы первичными навыками качественной и надежной пайки.

Если теорию можно прочесть и запомнить, то навыки качественной пайки придут только с практическим опытом. Поэтому необходимо много тренироваться на старых или не нужных платах, но начинать предеться все равно с теории.

Как только паяльник начинает плавить припой им можно паять, для этого покройте жало тонким слоем припоя и протрите его о смоченную водой губку. Этим самым вы удалите с него остатки старого припоя. В процессе пайки также не забывайте периодически протирать жало о влажную губку. Перед пайкой обычного радиоэлемента, его необходимо подготовить, для этого сгибают выводы так, чтобы он без проблем входил в отверстия на печатной плате. При этом не лишним будет, еще раз проверить правильность установки, перед началом процесса пайки.

Расположите жало паяльника между выводом и печатной платой, показано на рисунке, разогрейте место пайки до нужной температуры. Но старайтесь не нагревать элемент более 2 секунд, чтобы не повредить его.

Спустя секунду поднесите припой к нужному месту. Подержите жало паяльника неподвижно в течение секунды, максимум двух, чтоб припой равномерно расплавился и распределился в нужной области. После этого,не перемещая радио компонент, отведите паяльник в сторону. Не двигайте радиодеталь еще пару секунд, пока место пайки не остынет. Лишние концы выводов следует обрезать.

Внимательно осмотрите место пайки: соединение контактной площадки и вывода радиокомпонента должно быть гладким и блестящим. Если вдруг место пайки имеет сферическую форму или соединилось с соседними контактными площадками, подогрейте место паяльных работ жалом паяльника до расплавления припоя и уберите его излишки. Если место матового цвета и как-бы исцарапано, то также следует разогреть его до температуры плавления припоя, а затем дать ему немного остыть, не перемещая радиоэлемент. В случае надобности добавьте чуть-чуть припоя. Переходим к практическому примеру:

Как правильно паять провода паяльником

Для начала зачищаем их от изоляции с помощью канцелярского ножа или бокорезов, а при необходимости и зашкуриваем мелкой наждачной бумагой или надфилем. Затем проканифоливаем очищенные провода в канифоли, или смачиваем во флюсе, далее кладем совсем немного припоя на кончик жала паяльника и облуживаем их.

Затем используя радиолюбительское приспособление "третья рука" которое можно сделать из зажимов типа "крокодил" спаиваем провода.

При необходимости одеваем на место пайки термокембрик, и прогреваем его феном, если нет специального, то можно использовать и обычный, или даже прогреть на горящей спичке.

Как правильно паять паяльником. Теоретические сведения о процессе

Пайка это метод соединения двух и более металлических частей с помощью легкоплавкого металла, например олова. В радиолюбительском деле, обычно, применяют припой, который содержит около 60% олова и 40% свинца. Этот сплав легкоплавкий и начинает плавиться при 180 градусах. Обычно припои, используют ао время процесса пайки электронных схем, их выпускают в виде тонких трубочек, внутри которых находится специальная смола , выполняющая функции флюса. Нагретый припой создает отличное внутреннее соединение с такими металлами: медь, латунь, серебро и т.д., если выполнить следующие условия: Поверхности деталей должны быть зачищены, от окислов. Радиоэлемент в месте пайки требуется прогреть до температуры, выше температуры плавления припоя. Во время работы паяльником место пайки требуется защитить от воздействия кислорода для этого используют флюсы , которые образуют защитную пленку над местом соединения.

Типичные ошибки при пайке и как их избежать начинающему радиолюбителю

Очень часто начинающие радиолюбители касаются места соединения двух и более компонентов с помощью олова самым кончиком жала паяльника. Из-за этого к месту соединения поступает недостаточное количество тепла. С практическими занятиями при сборке различных схем и радио конструкций, появится и навык оптимальной теплопередачи. И вы будете подводить жало паяльника так , чтобы между ним и местом соединения образовалась большая площадь контакта.

Другой типичной ошибкой начинающего радиолюбителя является следующая ситуация. Вы расплавляете паяльником немного припоя и с некоторой задержкой подводите его к месту соединения. При этом некоторая часть флюса испаряется, припой не имея защитного слоя образует оксидную пленка. Необходимо, напротив, одновременно касаться места пайки паяльником и припоем. Благодаря этому место работ будет покрыто каплей чистого флюса, до того как он успеет испариться.

Как правильно паять паяльником печатные платы

Припаивать радиокомпоненты на печатные платы значительно проще, чем соединять на весу свободные концы проводников, т.к отверстия в плате являются отличным фиксатором припаиваемого радиокомпонента. Существует пять основных этапов пайки компонентов на печатной плате:

1. Припой и жало паяльника необходимо подводить к месту соединения одновременно. Жало паяльника должно хорошо соприкасаться обрабатываемым выводом и платой.

2. Жало паяльника не следует перемещать, пока припой не растечется равномерным слоем по всему месту.

3. Жалом паяльника необходимо обвести полукруг вокруг обрабатываемого вывода.

4. Когда требуемое количество припоя находится на месте пайки, проволоку припоя отводят от места проведения таких работ.

5. Очень быстро убирают жало паяльника от места пайки. Пока припой не успел застыть.

Если жало паяльника обладает нужной температурой, весь процесс продолжается не более одной секунды. И после небольшой тренировки все "пяточки" пайки будут ровными, аккуратными и красивыми.

Секреты пайки. Как очистить жало паяльника

Предложу ввести в ваш радио любительский арсенал металлическую губку для мытья посуды и кусочек плотной матерчатой ткани или поролона.

Как вы наверное заметили:

После окончания подобный работ на жале паяльника появляется темный нагар, чтоб его убрать смачиваем кусочек ткани обычной водой, и проводим жалом паяльника по тряпочке каждый раз, если на нем появляется окалина. Если образовавшийся нагар полностью не отходит, используйте металлическую губку

И в результате, жало паяльника опять чистое и блестит припоем, и пайка проходит без осложнений и порчи дорогостоящих радиокомпонентов

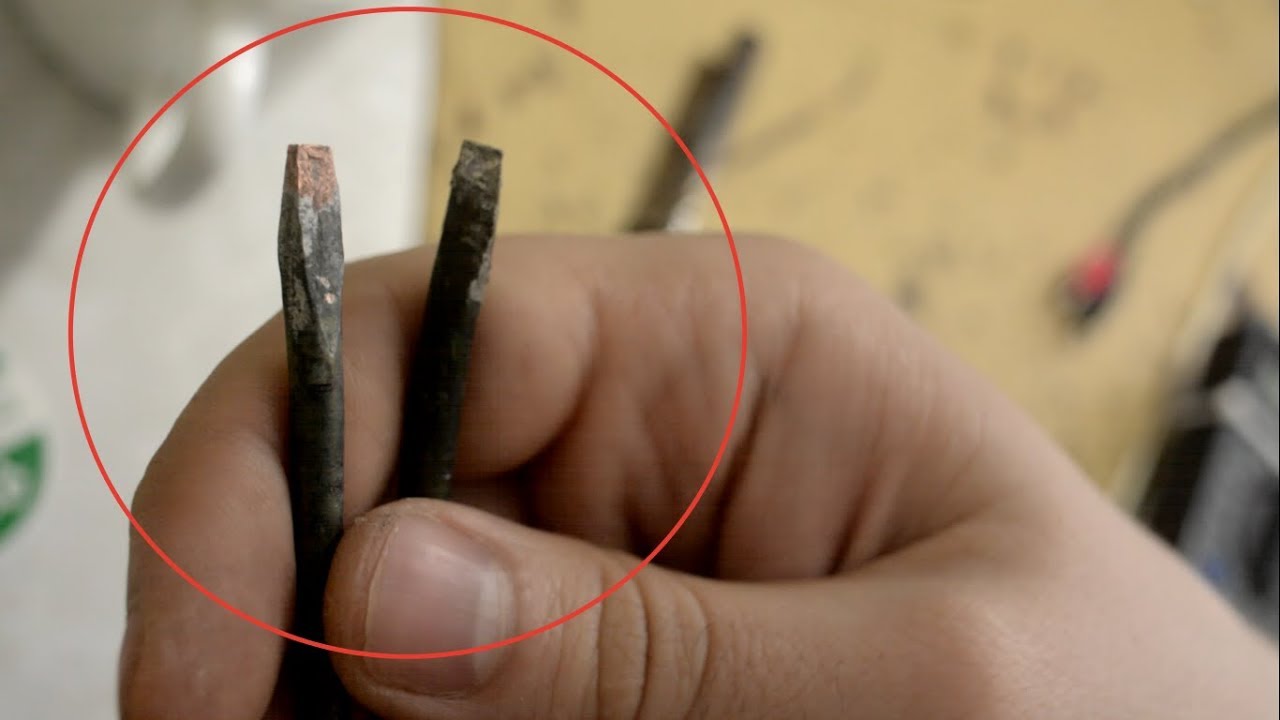

Жала паяльников можно разделить на два класса: медные и съемные жала с никелевым покрытием.

съемные жала паяльника
Виды паяльных жал

Никелированные жала, применяются со специальным разборным паяльником, с возможностью регулировки температуры. Существуют следующие никелированныее жала:

Жало-игла используется при работе с очень малогабаритными радио компонентами, например изготовленных по технологии SMD. Является просто незаменимым аксессуаром при ремонте мобильных телефонов, смартфонов и планшетов и остальных высокотехнологичных гаджетов, с большой плотностью монтажа.

Жало в форме лопатки применяется для демонтажа и монтажа больших радиокомпонентов. Хорошо подходит в процессе пайки многовыводных микросхем.

Жало-капля используется для переноса капельки припоя, что в свою очередь повышает качество соединений.

Изогнутое жало применяется в основном для отпайки радиокомпонентов в сочетании с методом медной оплеткой для удаления лишнего припоя с платы.

Секреты изготовления и использования трубчатого жала паяльника

Раскрывается несколько секретов и технологий самодельного изготовления и применения трубчатого жала в радиолюбительской практике

Как правильно паять паяльником. Секреты пайки микросхем

Если при демонтаже транзисторов, резисторов и других мало выводных радиоэлементов затруднений обычно не бывает, а вот если необходимо удалить микросхему или микроконтроллер, то затруднений очень много. Как же нам быть? Ниже приводится несколько простых методов, которые хорошо подходят для демонтажа микросхем.

Метод медной оплетки

Для удаления припоя при демонтаже микросхемы прикладываем медную оплётку к выводам с которых нужно убрать припой и, а затем проводим по ней нагретым жалом паяльника, до тех пор пока весь припой расплавиться и пропитает собой медную оплетку. Если оплетка полностью пропиталась, а не все выводы микросхемы очищены от припоя, то ее отрезают и повторяют процедуру еще раз.

Медную оплетку можно купить в любом радиолюбительском магазине, но если ее под рукой не оказалось, то ее легко сделать из некоторых типов проводов, в которых она имеется под изоляцией, для этого осторожно снимаем последнюю, а затем немного распушить ее, кроме того не плохо пропитать оплетку в жидком флюсе т.к он ослабляет поверхностное натяжение и припой лучше впитывается.

Использование оловоотсоса в радиолюбительской практике

Оловоотсос состоит из трубки, на одной стороне которой находится носик, а на другой поршень с ручкой и кнопкой, которая спускает пружинку, последняя резко двигает поршневой механизм. Для возвращения пружинки в исходное состояние мы до упора вниз двигаем рычажок.

Физический принцип работы оловоотсоса основан на втягивании во внутрь расплавленного припоя. Кстати этот припой можно использовать и повторно.

Заведенный оловоотсос подносим, к расплавленной паяльником поверхности контактной площадки, и нажимаем кнопочку. Припой затягивается внутрь устройства. Остается только повторить данный технологический процесс с каждым выводом микросхемы.

Если вы решили взять это радиолюбительское приспособление, то покупайте только тот который изготовлен из металла. Пластмассовые можно почти сразу выкинуть в помойное ведро. Со временем любой оловоотсос теряет свою мощность всасывания, но это не повод брать новый, нужно лишь разобрать его и выкинуть из отсека всасывания припой, который там накопился.

Как выпаять микросхему с помощью медицинских иголок

При демонтаже вышедших из строя многоштырьковых радиокомпонентов (микросхемы, катушки, трансформаторы и т.д.) можно использовать простое приспособление, сделанное из медицинской иголки от капельницы.

Как выпаять микросхему

Принцип демонтажа хорошо понятен из рисунка. Каждый вывод микросхемы прогревается отдельно и после расплавления припоя на него с поворотом надевается немного опиленная иголка. После того, как припой твердеет, иголку с прокручиванием вытаскивают. Но надо внимательно следить за тем, чтобы не успели застыть остатки флюса, а то можно открутить и сам вывод.

Как выпаять конденсаторы

Показаны и рассказаны основные секреты при замене электролитических конденсаторов на многослойных печатных платах

Как правильно паять. Четыре секрета качественной пайки паяльником

Первый: Жало паяльника обязано быть всегда чистым и оптимально нагретым для пайки в зависимости от типа используемого припоя. Обычно температура жала паяльника 300 градусов. Новое жало паяльника можно обработать молотком с целью образования на рабочей поверхности наклепа, а затем обработать напильником, для придания правильной формы.

После чего лудим жало паяльника, другими словами, покрываем его тонким слоем припоя. Не забывая обмакнуть его в канифоль.
Для регулировки температуры жала рекомендую применять регуляторы мощности паяльника.

Второй: Используйте для пайки подходящие флюсы и припои. Существует несколько десятков видов припоев, но в радиолюбительской практике чаще всего используется ПОС-61, состоящий из 61% олова и 39% свинца с температурой плавления около 190 градусов.
Флюсы для радиомонтажа желательно использовать бескислотные. Самым известным и распространённым флюсом является канифоль.

Третий: Выводы деталей, проводников и контактных площадок на печатных платах, нужно качественно зачистить до блеска и залудить.

Четвертый: Струбцинный зажим или третья рука

Процесс пайки может стать намного проще, если бы у человека было три руки. Поэтому советую использовать небольшие зажимы, в которых можно закрепить деталь или небольшую плату во время проведения монтажных работ.

Как увеличить температуру жала паяльника при просадке сетевого напряжения

Учитывая состояние наших энергосетей особенно в сельской местности, падение напряжения в них составляет порой десятки вольт ниже нормы, и приходится задумываться о увеличение его до номинального значения хотя бы для паяльника, иначе о правильной качественной пайке можно и забыть. Для решения этой проблемы предлагаю собрать схему простой приставки. При выключенных переключателях устройство работает правильно, как однопериодный выпрямитель и на выходе мы имеем половинное напряжение сети.

Приставка для увеличения температуры жала паяльника

Это особенно удобно, когда интервалы между пайками существенные и полностью отключать главный инструмент радиолюбителя нет резона. При включенном переключателе SW1 конструкция работает по схеме двухполупериодного выпрямителя, это для случая если напряжение в сети в норме. При включенных обоих переключателях, температура жала увеличится за счет добавки запасенной в конденсаторе реактивной состовляющей энергии. Можно добавить еще емкостей, через дополнительные тумблеры и регулировать температуру.

Крокодил в роли теплоотвода

Удерживающий припаиваемую радиодеталь металлический пинцет одновременно служит и теплоотводом. С той же целью возможно и применение зажима типа «крокодил», если его надеть на вывод полупроводника для защиты от перегрева.

Флюсы для пайки

Флюс используется для правильной пайки, точнее он предназначен удаления остатков оксидных пленок и жировых загрязнений и защиты спаиваемые поверхности от окисления. Если флюсом не пользоваться пайка получится не качественная - может быть плохой электрический контакт, а бывает, что припаиваемая деталь отваливается.

Смывка флюса

Доступна в виде спрея или в баночках. Такие смывки советую использовать для удаления с платы остатков флюса, который может привести к окислению контактов.

Паяльная станция своими руками

Итак, хочу сегодня рассмотреть не только интересный проект на микроконтроллерах, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя. Это паяльная станция своими руками с применением микроконтроллеров AVR
